Stopień sprężania to jeden z kluczowych parametrów silnika spalinowego, który ma bezpośredni wpływ na jego wydajność, moc oraz ekonomię paliwa. Wielu kierowców i mechaników zastanawia się, jakie ciśnienie w barach odpowiada stopniowi sprężania 17:1. W tym artykule wyjaśnimy dokładnie, jak przeliczyć stopień sprężania na ciśnienie w barach, dlaczego wartości teoretyczne różnią się od rzeczywistych oraz jak interpretować te dane w kontekście diagnostyki silnika.
Spis treści
- Czym jest stopień sprężania w silniku?
- Jak przeliczyć stopień sprężania 17:1 na ciśnienie w barach?
- Rzeczywiste ciśnienie dla stopnia sprężania 17:1
- Jednostki ciśnienia używane w motoryzacji – przeliczniki
- Inne popularne stopnie sprężania i ich wartości w barach
- Znaczenie ciśnienia sprężania w diagnostyce silnika
- Podsumowanie: stopień sprężania 17:1 a ciśnienie w barach
- Źródła
Czym jest stopień sprężania w silniku?
Stopień sprężania to stosunek objętości cylindra, gdy tłok znajduje się w dolnym martwym punkcie (DMP), do objętości, gdy tłok jest w górnym martwym punkcie (GMP). Innymi słowy, określa on, ile razy zmniejsza się objętość mieszanki paliwowo-powietrznej podczas ruchu tłoka od DMP do GMP.
Wizualizacja stopnia sprężania 17:1 – różnica objętości cylindra
W przypadku stopnia sprężania 17:1, objętość początkowa jest 17 razy większa niż objętość końcowa. Ten parametr jest stałą konstrukcyjną silnika i zależy od geometrii cylindra, tłoka oraz komory spalania.
Typowe wartości stopnia sprężania różnią się w zależności od rodzaju silnika:
- Silniki benzynowe: zazwyczaj 8:1 – 12:1
- Silniki Diesla: zazwyczaj 14:1 – 23:1
- Silniki wyścigowe: do 14:1
- Silniki lotnicze: 6:1 – 8:1
Stopień sprężania 17:1 jest typowy dla nowoczesnych silników wysokoprężnych (Diesla), gdzie wyższe ciśnienie sprężania jest niezbędne do samozapłonu paliwa.
Jak przeliczyć stopień sprężania 17:1 na ciśnienie w barach?
Przeliczenie stopnia sprężania na ciśnienie w barach nie jest tak proste, jak mogłoby się wydawać. Istnieje różnica między teoretycznym a rzeczywistym ciśnieniem sprężania.
Wzór teoretyczny na ciśnienie sprężania
Teoretycznie, ciśnienie sprężania można obliczyć za pomocą następującego wzoru:
P = (stopień sprężania – 1) × P_atm
gdzie P_atm to ciśnienie atmosferyczne (około 1 bar)
Dla stopnia sprężania 17:1, teoretyczne obliczenie wygląda następująco:
P = (17 – 1) × 1 bar = 16 bar
Zatem teoretyczne ciśnienie dla stopnia sprężania 17:1 wynosi 16 barów. Jednak w rzeczywistości wartość ta jest znacznie wyższa.
Wykres zależności ciśnienia od stopnia sprężania z zaznaczonym punktem 17:1
Rzeczywiste ciśnienie dla stopnia sprężania 17:1
W praktyce, rzeczywiste ciśnienie sprężania jest znacznie wyższe niż wartość teoretyczna. Dla stopnia sprężania 17:1, rzeczywiste ciśnienie może wynosić nawet 35,7 bara. Ta znacząca różnica wynika z kilku czynników:
Czynniki wpływające na rzeczywiste ciśnienie
- Temperatura – Podczas sprężania gazu jego temperatura wzrasta, co zgodnie z prawem gazu doskonałego powoduje dodatkowy wzrost ciśnienia
- Efektywność silnika – Straty mechaniczne i cieplne wpływają na rzeczywiste ciśnienie
- Jakość uszczelnienia – Nieszczelności cylindra mogą prowadzić do utraty ciśnienia
- Skład mieszanki – Proporcje paliwa i powietrza wpływają na ciśnienie końcowe
Porównanie teoretycznego (16 bar) i rzeczywistego (35,7 bar) ciśnienia
Ważna informacja: Rzeczywiste ciśnienie sprężania jest kluczowym parametrem diagnostycznym silnika. Zbyt niskie ciśnienie może wskazywać na problemy z uszczelnieniem cylindra, zużyte pierścienie tłokowe lub uszkodzone zawory.
Jednostki ciśnienia używane w motoryzacji – przeliczniki
W motoryzacji stosuje się różne jednostki ciśnienia. Poniżej przedstawiamy najważniejsze z nich wraz z przelicznikami:
| Jednostka | Równowartość w barach | Zastosowanie w motoryzacji |
| 1 bar | 1 | Podstawowa jednostka ciśnienia w Europie |
| 1 MPa | 10 | Dokumentacja techniczna, badania naukowe |
| 1 PSI | 0,0689 | Kraje anglosaskie, ciśnienie w oponach |
| 1 kg/cm² | 0,981 | Starsza dokumentacja techniczna |
| 1 atm | 1,013 | Odniesienie do ciśnienia atmosferycznego |
Przykładowe przeliczenia dla stopnia sprężania 17:1
Dla stopnia sprężania 17:1, teoretyczne ciśnienie 16 bar można wyrazić jako:
- 16 bar = 1,6 MPa
- 16 bar = 232 PSI
- 16 bar = 16,3 kg/cm²
Natomiast rzeczywiste ciśnienie 35,7 bara to:
- 35,7 bar = 3,57 MPa
- 35,7 bar = 518 PSI
- 35,7 bar = 36,4 kg/cm²
Zapytanie „kg cm2 ile to bar” ma prostą odpowiedź: 1 kg/cm² to około 0,981 bara. Dla przybliżonych obliczeń można przyjąć, że 1 kg/cm² ≈ 1 bar.
Inne popularne stopnie sprężania i ich wartości w barach
Poza stopniem sprężania 17:1, warto znać również wartości ciśnienia dla innych popularnych stopni sprężania:
| Stopień sprężania | Teoretyczne ciśnienie [bar] | Przybliżone rzeczywiste ciśnienie [bar] | Typowy rodzaj silnika |
| 8:1 | 7 | 10-12 | Starsze silniki benzynowe |
| 10:1 | 9 | 12-15 | Nowoczesne silniki benzynowe |
| 12:1 | 11 | 15-20 | Sportowe silniki benzynowe |
| 14:1 | 13 | 25-30 | Starsze silniki Diesla |
| 17:1 | 16 | 30-36 | Nowoczesne silniki Diesla |
| 20:1 | 19 | 35-42 | Wysokoprężne silniki przemysłowe |
Zapytanie „stopień sprężania 10:1 ile to bar” ma odpowiedź: teoretycznie 9 barów, ale w praktyce około 12-15 barów, w zależności od konstrukcji silnika i warunków pracy.
Znaczenie ciśnienia sprężania w diagnostyce silnika
Pomiar ciśnienia sprężania jest jednym z najważniejszych testów diagnostycznych silnika. Pozwala ocenić stan mechaniczny cylindrów, tłoków, pierścieni tłokowych oraz zaworów.
Procedura pomiaru ciśnienia sprężania
- Rozgrzej silnik do temperatury roboczej (min. 70-80°C)
- Odłącz układ zapłonowy i wtryskiwacze
- Wykręć wszystkie świece zapłonowe
- Zamontuj manometr do otworu świecy
- Przy pełnym otwarciu przepustnicy, kręć rozrusznikiem przez 4-5 sekund
- Zanotuj najwyższą wartość ciśnienia
- Powtórz pomiar dla wszystkich cylindrów

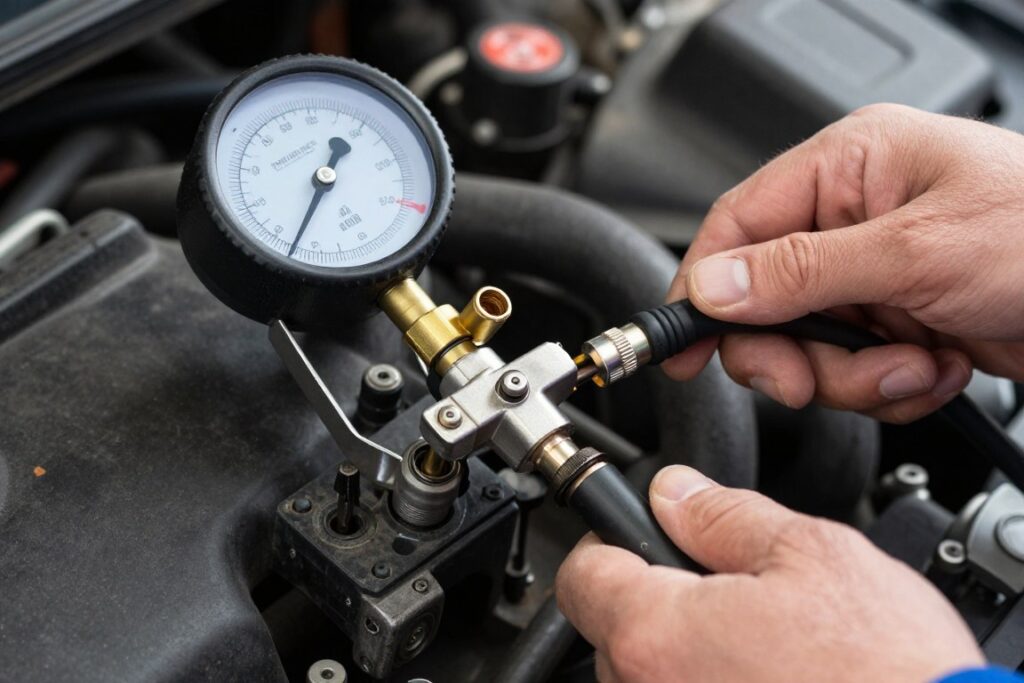

Pomiar ciśnienia sprężania za pomocą manometru
Interpretacja wyników pomiaru
Prawidłowe wartości zależą od typu silnika:
- Silniki benzynowe: zazwyczaj 10-15 bar
- Silniki Diesla: zazwyczaj 25-35 bar
Dla silnika ze stopniem sprężania 17:1 oczekiwane ciśnienie to około 30-36 bar.
Niskie ciśnienie sprężania może wskazywać na:
- Zużyte pierścienie tłokowe
- Uszkodzone gniazda zaworowe
- Pęknięty tłok
- Uszkodzoną uszczelkę pod głowicą
- Zużyte gładzie cylindrów
Różnica ciśnienia między cylindrami nie powinna przekraczać 10-15%. Większe różnice wskazują na problemy z konkretnym cylindrem. Dla silnika Diesla ze stopniem sprężania 17:1, różnica nie powinna być większa niż 3-5 barów.
Uwaga: Zbyt niskie ciśnienie sprężania w silniku o stopniu sprężania 17:1 (poniżej 25 barów) może uniemożliwić prawidłowy rozruch, szczególnie w niskich temperaturach.
Podsumowanie: stopień sprężania 17:1 a ciśnienie w barach
Stopień sprężania 17:1 teoretycznie odpowiada ciśnieniu 16 barów, jednak w rzeczywistych warunkach pracy silnika ciśnienie to może wynosić nawet 35,7 bara. Ta różnica wynika z procesów termodynamicznych zachodzących podczas sprężania mieszanki paliwowo-powietrznej.
Znajomość zależności między stopniem sprężania a ciśnieniem jest kluczowa dla prawidłowej diagnostyki silnika. Pomiar ciśnienia sprężania pozwala ocenić stan mechaniczny silnika i wykryć potencjalne problemy, zanim doprowadzą do poważniejszych awarii.
Warto pamiętać, że w motoryzacji używa się różnych jednostek ciśnienia, takich jak bar, MPa, PSI czy kg/cm². Umiejętność przeliczania między nimi jest przydatna zarówno dla profesjonalnych mechaników, jak i dla entuzjastów motoryzacji.
Nowoczesny silnik Diesla ze stopniem sprężania 17:1
